Vtest-1101Ⅲ温湿度试验设备自动检定系统
Vtest-1376Ⅲ箱式电阻炉自动校准系统
Vtest-1564Ⅲ温湿度标准箱自动校准装置
*2008年国家质检总局科技计划项目（编号：2008QK145）
系统介绍
Vtest-1101Ⅲ温湿度试验设备自动检定/校准系统（多通道高准确度温度、湿度数据监测系统）、Vtest-1376Ⅲ箱式电阻炉自动校准系统、Vtest-RH/PRO温湿度标准箱自动校准装置、Vtest-2010制药温度验证系统（GMP）是国家质检总局科技计划项目《温湿度试验设备自动检定系统的研制》（项目编号：2008QK145）的研究成果，目前已广泛应用中计量、质量、电子、医药、烟草等行业中，用户包括中国计量院、上海计量院、江苏计量院、广州广电计量、美的电器、中兴通讯等，在广东、江苏、福建等省份的市场占有率超过90%。项目获得授权2项国家专利，成果荣获2011年国家质检总局“科技兴检”三等奖。
该系统主要用于温湿度标准箱、恒温恒湿箱(房)、高低温试验箱，老化试验箱，干燥箱，培养箱，水泥养护箱(室)、盐雾腐蚀试验箱、恒温水/油槽、冰箱、冷藏库、箱式电阻炉、高温定炭炉……等温湿度试验设备的温湿度参数的检定或校准。在电子行业可应用于电路板温升试验、环境试验设备温湿度参数监控记录；在医药行业可用于GMP认证对检验过程的温度、湿度监控、记录、报表。该系统可以用于几乎所有与温度、湿度两个参数相关的计量器具或仪器设备的检测校准，是计量、质检、医药、电子等行业实现温湿度参数校准、测量、监控、记录的理想选择。
为更好的推进福建省计量科学研究院科技成果转化，让科技成果发挥更大的社会经济效益，福建省计量科学研究院将该科技成果挂牌，并许可给微测仪器（福州）有限公司实施：
主要性能特点
·自动检定系统软件由长期从事环境试验设备现场校准的高级工程师开发，符合现场校准习惯，方便解决现场校准遇到的问题。该系统支持40条彩色实时曲线，直观反映被测对象的温度、湿度的波动。系统自动计算温度、湿度的均匀度和波动度，生成符合国家实验室认可要求的原始记录，用户可以自行设计原始记录、检定/校准证书模板，生成原始记录和证书。系统软件可同时对两台被校设备进行检测，节约宝贵的现场检测时间。系统具有超强的数据库管理功能，保存历年的检测数据。周期检测无须输入样品信息，即可进行自动检测。
·系统支持串口（COM）通讯、USB口通讯、无线蓝牙通讯等三种通讯方式，支持笔记本电脑USB口给系统供电的同时进行通讯；支持外接电源或移动电源（5V）供电，使用蓝牙通讯与笔记本电脑进行通讯；支持外接电源或移动电源（5V）供电，使用蓝牙通讯与Android安卓手机或Windows Mobile手机进行通讯，完成样品信息录入、数据自动采集记录与处理、导入电脑后生成原始记录。
·每台温度数据采集器可同时连接18通道四线制铂电阻（可同时进行两台恒温箱的校准），温度采集器可进行堆栈式叠加，支持通道扩展，可扩展到36、54、72通道。
·每台湿度数据采集期可同时连接5通道进口温湿度传感器的数字信号，同时提供5通道温度和5通道相对湿度数据。湿度采集器可扩展到10、15、20通道。满足即将出台的温湿度标准箱国家校准规范要求，用于检定温湿度标准箱。
系统图片展示
系统构成

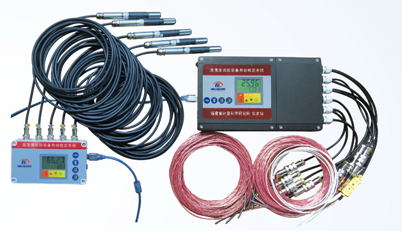

Vtest-1101温湿度试验设备自动检定系统是由“18CH温度数据采集器”、“四线制耐高温铂电阻温度传感器”、“5CH湿度数据采集器”、“高准确度温湿度传感器”以及“掌上电脑PDA、安卓系统手机、微软系统手机”或“笔记本电脑”组成。
一套自动检定软件系统可同时支持4台“18CH温度数据采集器”和4台“5CH湿度数据采集器”，温度通道目前可扩展到72通道，湿度通道可扩展到20通道（20只温湿度传感器），满足多通道检测需求。
主要技术指标
连接的传感器类型
测量范围
分辨率
准确度
温度测量标准:
1.多通道高精度温度、温湿度数据采集器。
2.四线制耐高温铂电阻温度传感器。
（-80～300）℃
0.01℃
l 采集器主机：±0.02％F.S
l 铂电阻传感器：A级
l 主机加传感器整体校准满足最大允许误差：±（0.15℃+0.002）
l 触摸屏内置修正值设置和管理，如果设置好修正值，最大允许误差为：±0.10℃
湿度测量标准:
1.多通道高精度温度、温湿度数据采集器。
2.瑞士罗卓尼克高准确度温湿度传感器。
（10～100）%
温度：0.01℃
相对湿度：0.01％
l 采集器主机：0.01%
l 传感器：温度：±0.2℃
l 相对湿度：±1.5％
l 注：主机采集湿度传感器数字信号，无模数转换误差。
温度（中高温）测量标准:
1.多通道高精度温度、温湿度数据采集器。
2.各种分度号热电偶温度传感器。
（-200～1600）℃
0.1℃或0.01℃
l 采集器主机：±0.02％
l 传感器：Ⅰ级/II级（K型）
系统有较好的抗干扰能力和较低的温漂系数，在高温70℃的工作环境下，四线制铂电阻信号输入时，温度测量准确度优于±0.15℃，满足恶劣的工作环境下的自动检测的要求，对现场使用的检测仪器有重要的意义。
配置清单
|
项目 |
说明 |
|
Vtest-1101III 温湿度试验设备检定系统 ·18通道四线制精密铂电阻信号 ·17通道热电偶信号 技术指标： 准确度：±0.03％F.S 分辨率：0.01℃
|
配置说明： ·18通道温度数据采集器1台；
·带液晶显示、内置USB接口、无线蓝牙接口；支持笔记本电脑USB供电的同时进行通讯； ·支持安卓系统、微软系统掌上电脑/手机进行自动检定； ·含自动检定系统软件（支持4通道干湿球方法测量相对湿度）； ·支持40条彩色实时曲线，自动不确定度计算、自动生成原始记录等功能； ·支持多通道堆栈式叠加，可扩展到36、54、72通道； ·支持通道关闭、提高采样速度，满足高速采样要求； ·支持每个通道校准修正设置的功能； ·便携式检定箱等配件。 |
|
Vtest-1101/RH 高精度湿度数据采集系统 输入信号： 5通道进口高精度温湿传感器数字 信号(含5通道温度和5通道湿度)
注：不含图中的传感器。 |
配置说明： ·高精度湿度数据采集器1台；
·带液晶显示、内置USB接口、无线蓝牙接口；支持笔记本电脑USB供电的同时进行通讯； ·支持掌上电脑/手机进行自动检定；包括自动检定系统软件支持40条彩色实时曲线； ·支持多通道堆栈式叠加，可扩展到10、15、20通道。 |
|

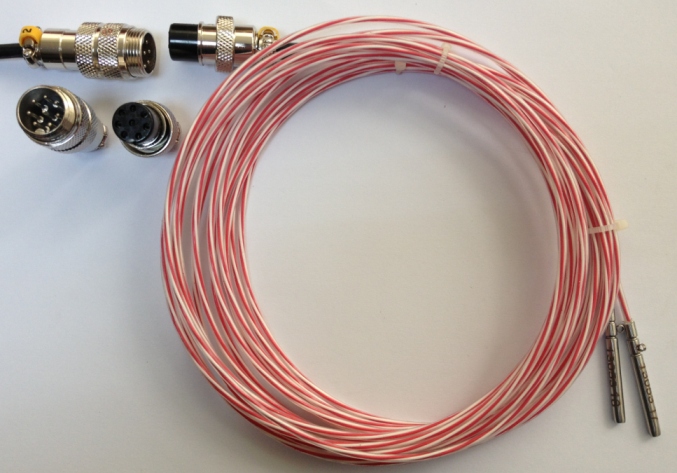

Vtest-PT100/3m 四线制A级Pt100铂电阻温度传感器（四线外套耐高温材料，长期使用250℃，短期使用到300℃，引线长为3m，可根据需要定制）
|
每只传感器独立编号，配有小圆环方便校准时传感器的固定。 |
|

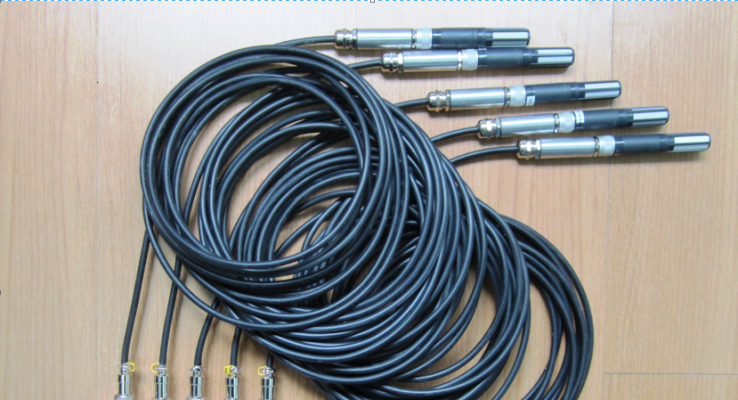

Vtest-Humi/R 进口高精度温湿度传感器 （配引线长5m~6m及相应的接口） 技术指标: ·准确度：湿度±1.0％，温度±0.2℃ ·分辨率：湿度0.01%，温度0.01℃ |
注：不含图中的湿度主机
|
|

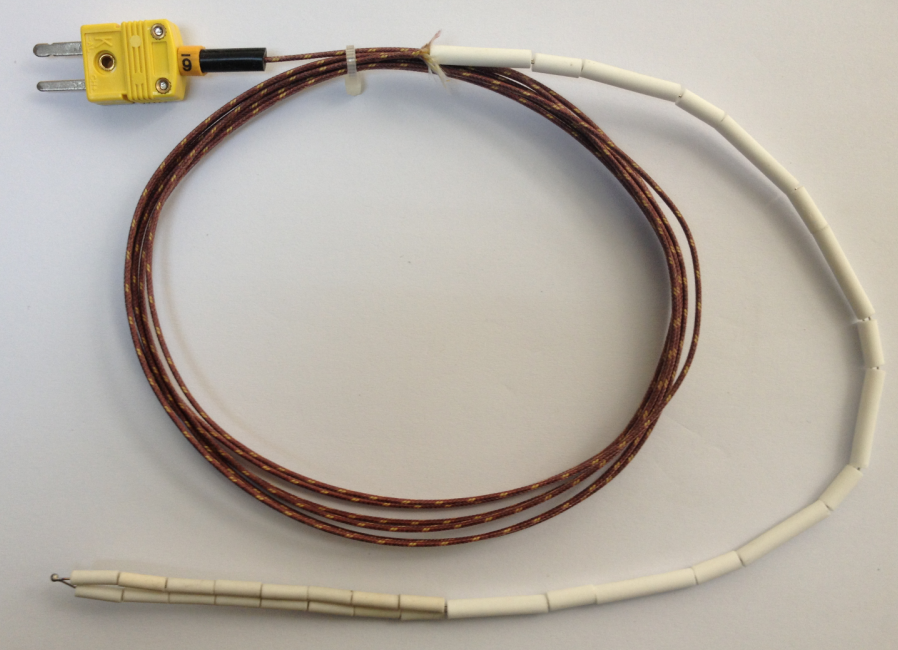

Vtest-K/400 耐高温软线状K型热电偶 （直径约1.5mm，长度2.5m，热电偶专用接插件连接） |
用于检定高温炉等产品，由于是软线，可以从马弗炉的门进去，使用非常方便。 |
|

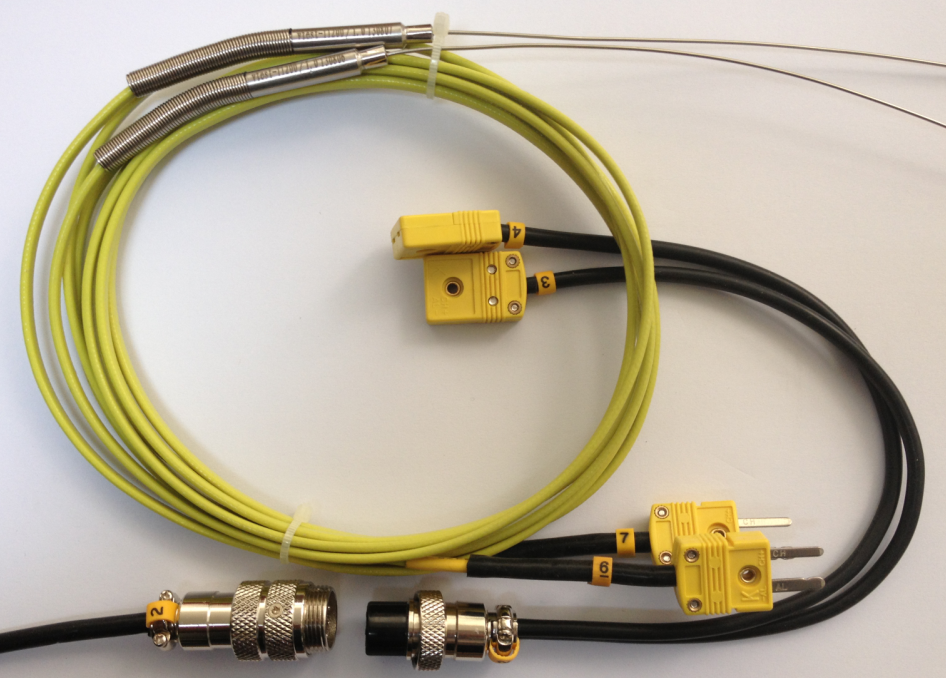

Vtest-K/1150 耐高温铠装K型热电偶 （德国进口铠装材料，使用温度可达1150℃，直径1mm、1.5mm、2mm等，长度600mm，引线长度1.5m，热电偶专用接插件连接） |
|
|
Vtest-Humi/S 温湿度传感器 （配引线长5m及相应的接口，进口湿度元件） 技术指标: ·准确度：湿度±3.0％，温度±0.3℃ ·分辨率：湿度0.01%，温度0.01℃ |
|
|
安卓系统PDA自动检定系统 （安卓系统手机） |
通过蓝牙通讯方式，自动记录温度、湿度数据，自动产生文本文档，并将文档导入电脑，生成原始记录。 |
|
便携式移动电源 （2个USB口5V输出，给采集器或PDA供电） |
注：该图片仅供参考 |
|
笔记本电脑 |
根据用户预算配置。 |
注：用户可根据实际计量校准需求选择该配置清单中的部分或全部内容及所需要的数量。
行业应用实例（部分）
Vtest-1101温湿度试验设备自动检定/校准系统（多通道高准确度温度、湿度数据监测系统）是国家质检总局科技计划项目《温湿度试验设备自动检定系统的研制》（项目编号：2008QK145）的研究成果，目前已广泛应用在计量、质量、电子、医药、烟草等行业中，用户包括中国计量科学研究院、美的电器、中兴通讯等，在广东、江苏、福建等省份的市场占有率超过90%。该项目获得授权2项国家专利，成果获取2011年国家质检总局“科技兴检”三等奖。
|
计量、产品 质量检验机构 |
中国计量科学研究院 |
广东省计量科学研究院 |
|
江苏省计量科学研究院 |
广东产品质量监督检测研究院 |
|
|
天津市计量监督检测科学研究院 |
深圳市计量质量检测研究院 |
|
|
湖南省计量检测研究院 |
广州广电计量测试技术有限公司 |
|
|
辽宁省计量科学研究院 |
中国广州分析测试中心 |
|
|
山西省计量科学研究院 |
广东珠海市质量计量监督检测所 |
|
|
海南省计量测试院 |
广东汕头市质量计量监督检测所 |
|
|
云南省计量测试技术研究院 |
广东中山市质量计量监督检测所 |
|
|
宁夏回族自治区计量测试院 |
广东佛山市质量计量监督检测所 |
|
|
成都市计量监督检测院 |
青岛市质量技术监督局计量测试所 |
|
|
浙江温州计量质量检测院 |
福建省计量科学研究院 |
|
|
江苏省南京计量监督检测院 |
厦门计量检定测试院 |
|
|
江苏省苏州、常州、南通、镇江、连云港、盐城、泰兴、宿迁、高淳计量院/所 |
福建泉州、漳州、莆田、龙岩、三明、南平、宁德、晋江、南安、石狮、平潭等计量所 |
|
|
浙江省绍兴、湖州、长兴、文成、苍南 等计量院所 |
广东顺德、潮州、惠州、韶关、阳春、云浮、饶平、阳江、阳西等计量院所 |
|
|
湖南常德、邵阳、怀化等计量所 |
吉林省通化、白山、四平、梅河口、白城 等计量所 |
|
|
河南汝州、安阳等计量所 |
江西省景德镇、上饶等计量所 |
|
|
广西柳州市计量技术测试研究所 |
江西东华计量测试研究院 |
|
|
新疆昌吉州计量检定所 |
安徽芜湖市计量测试研究所 |
|
|
中国电子科技集团第二十七研究所 |
中士利比亚沿海铁路项目部 |
|
|
著名企业 |
广东美的电器股份有限公司 |
中兴通讯股份有限公司 |
|
广东格兰仕集团有限公司 |
湖南辰州矿业股份有限公司 |
|
|
广东省海信科龙电器股份有限公司 |
福耀玻璃工业集团有限公司 |
|
|
福建南平南孚电池股份有限公司 |
西南计算机有限责任公司经济运行部 （重庆） |
|
|
烽火通信武汉网锐实验室 武汉邮电科学研究所 |
宸宏科技、友达光电、瑞士达光学 瑞声声学科技、瑞声光学科技 |
|
|
医药、烟草 行业 |
江苏省丽珠集团常州制药有限公司 |
广东仙乐制药有限公司 |
|
江苏通用药业有限公司 |
珠海润都民彤制药有限公司 |
|
|
江苏艾力斯生物医药有限公司 |
南京思科制药有限公司 |
|
|
浙江华义医药有限公司 |
湖南中烟工业常德卷烟厂、龙岩卷烟厂 |
注：资料下载及软件升级:
欢迎各用户及各省市合作伙伴与我们多沟通、交流，欢迎大家到福建福州参观指导工作！
