Vtest-P1000电池内部压力监测记录报警仪（系统）

测量相关参数

1

通道个数

10 Channels

2

测量/转换范围

0.0 ~ 5.0 V / - 0.25 MPa~1.0MPa

输入电压0V，显示-0.25MPa

输入电压1V，显示0MPa

输入电压2V，显示0.25MPa

输入电压3V，显示0.5MPa

输入电压4V，显示0.75MPa

输入电压5V，显示1.0MPa

3

ADC精度

16bit

4

测量分辨率

1 .0kPa

5

显示分辨率

1.0 kPa

6

转换精度

1.0 kPa

7

ADC采样速率

≥1000 sps

8

显示刷新率（巡检速率）

1 fps（1轮/秒）

9

工作温度/湿度

-20~55℃/ 20%~80%，无凝露

10

固定通道快速采样

任意一通道，100SPS采样与存储

存储及通讯相关参数

11

存储方式/介质/文件格式

TF卡/8G/ .TXT文档

12

时间存储

1s-65536s

13

最长存储时间

有存储介质容量决定，但按1sps存储时间不低于10天

14

时间参数

内置万年历

15

通讯接口

RS485(MODBUS RTU)或10/100M自适应以太网接口（网口预留，暂未启用，MODBUS TCP/IP）

显示与按键

16

按键/开关

前面板8个按键，背面有开/关机开关；

17

显示屏幕

彩色液晶显示，240x400分辨率，视窗48 mm×65 mm

18

供电/功耗

单相市电（AC 220V），无传感器接入时功耗低于5W，保险丝机箱内内置）

19

供电输出（传感器供电输出）

12V / 0.5A输出能力（按每通道50mA配置），带短路保护与限流功能（0.6A）

20

报警与设定

可设置任意值，输出蜂鸣报警，显示屏提示

21

零位与线性补偿

可补偿（一定范围）

22

传感器种类

SMC/CKD（1 ~ 5V，电压输出型）

23

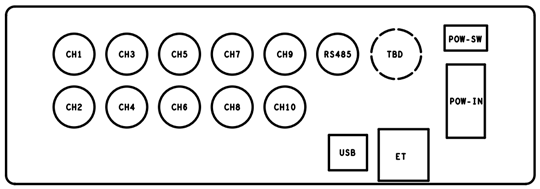

传感器接口

M12/3pin 航空插座（公母配套）

其他参数与说明

24

外壳尺寸/颜色/质量

65×185×160mm/银灰色（或天蓝色烤漆）/约1.5KG

25

外壳材料/表面处理

全铝，拉丝氧化（50μm）（或烤漆）

26

外壳厚度

2.0±0.3mm

27

仪表底部固定

5mm高，4只橡胶基脚支撑

28

ESD等级

外壳接触8KV，空气15KV
