Vtest-1164X红外体温计校准装置 （生产企业用）技术方案

Vtest-1164X红外体温计校准装置

（可用于玻璃体温计、医用电子体温计检定）

（生产企业用）技术方案

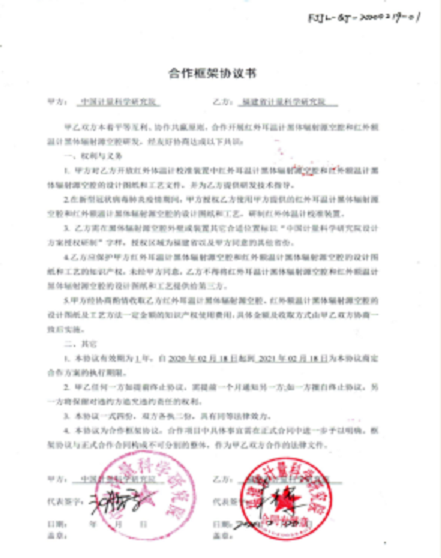

    Vtest-1164X红外体温计校准装置为福建省计量科学研究院根据疫情防控与复工复产需求，与中国计量科学研究院合作并获得授权，研制红外额温计黑体空腔，并为红外额温计、红外耳温计以及红外体温筛检仪等生产企业配置了一套“红外体温计校准装置”，确保企业所生产的红外额温计的计量器具出厂量值的准确可靠。满足国家校准规范JJF 1107-2003测量人体温度的红外温度计校准规范相关技术要求。

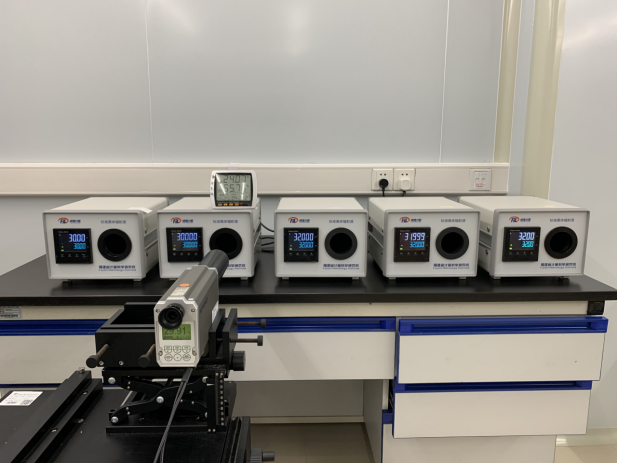

    目前福建省计量院已研制出首批20台Vtest-1107系列标准黑体辐射源以及各20套Vtest-1164X红外体温计校准装置（包括红外额温计标准装置、红外耳温计标准装置）提供给泉州、莆田、漳州等全省地区及计量技术机构，以及10套体温计计量标准装置供给我省县级计量技术机构，携手各级计量技术机构众志成城抗击疫情。





     Vtest-1107系列标准黑体辐射源配置给西人马联合测控（泉州）科技有限公司、厦门天中达生物科技有限公司、漳州蒙发利实业有限公司、福建省大成智能科技有限公司等公司；Vtest-1164X红外体温计校准装置配置给西人马联合测控（泉州）科技有限公司、福建省大成智能科技有限公司、福建上润精密仪器有限公司、福建诺诚电子科技有限公司、易佰特（福建）电子有限公司、福建省金茂电子科技有限公司、泰好康电子科技（福建）有限公司、福建优优康医疗科技有限公司、福建哈罗博康复机器人生产有限公司、漳州崇瑞生物科技有限公司、福建梅生医疗科技股份有限公司、厦门巨林仪器有限公司等企业，为其出厂的红外额温计量值溯源提供了准确可靠性价比极高的技术方案。



    由于最近发现很多生产企业对黑体相关技术指标不了解，购买了不合格的黑体辐射源，为避免贵司浪费资金。我司专门针对生产企业研制的红外Vtest-1164X红外体温计校准装置满足国家规程JJF 1107-2003 测量人体温度的红外温度计校准规范和国家标准GB/T1964-2010的技术要求：黑体空腔有效发射率大于0.997；控温稳定度小于0.02℃/10分钟。

    疫情防控期间，福建省计量科学研究院对满足国家相关要求的疫情相关设备免费校准，该设备可由福建省计量科学研究院免费出具校准证书。

一、主要技术参数：

1.黑体参数：

Ø 温度范围：（20～50）℃；

Ø 复现(8-14)um亮度温度不确定度:≤0.10℃（k=2）;

Ø 黑体有效发射率：≥0.997

Ø 额温计黑体空腔开口直径：50mm

2、精密恒温槽，配置如下两种型号，二选一或者各选一台，一个便携一个台式。

2.1 Vtest-1030/L0精密恒温槽

Ø 温度范围： -10～+100℃

Ø 控制显示分辨率：0.001℃

Ø 温度波动度：优于±0.01℃

Ø 温度均匀度：优于0.01℃

Ø 工作区尺寸：Φ130mm * 480mm

Ø 外型尺寸：640 mm * 580 mm * 1180mm

Ø 工作介质：无水乙醇-10～+20℃；

软水+5～+95℃；

防冻液-10～+100℃

Ø 总 功 率：2kW

Ø 电    源：220V/50Hz

Ø 重   量：95公斤

水槽主要特点：

Ø 完美配合黑体空腔使用。

Ø 稳定性及均匀性更高。

Ø 制冷系统一键控制，高度智能化，操作更方便。

Ø 采用传感器双路检测超温保护，安全系数更高。

Ø 控制面板采用内嵌倾斜式，使操作更方便，读数更直观，减少了环境因素的影响。

Ø 电机部分增加合理防护措施，防止了意外事故的发生。

Ø 产品外观及工艺经过精心设计，并在专业加工中心，采用德国进口设备及工艺，严格制造。

Ø 四线制控温铂电阻（德国），温控仪加装美国HD四线芯片，精密级测量技术。

2.1 Vtest-1030便携式精密恒温槽

Ø 主要技术参数：

二、可选设备：

1. WZPB-2 二等标准铂电阻温度计，数量：1支

主要技术参数：

Ø 技术指标：二等标准

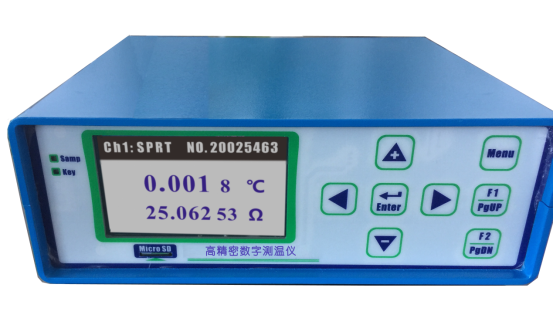

2. Vtest-0.1mK高精密多通道数字测温仪，数量：1台

主要技术参数：

Ø 分辨率：温度：0.0001℃；电阻：0.0001Ω

Ø 准确度：PRTs：±<5ppm；

Ø 测量范围温度：二等标准标准铂电阻温度计（-189～+660）℃；

Ø PT100高精度温度传感器：（-200～+600）℃。

Ø 高精密多通道数字测温仪支持两通道四线制二等标准铂电阻、精密pt100温度传感器信号输入，同时支持两通道各分度号热电偶等信号输入。

Ø 多通道同时测量和数值显示或图表显示

Ø 内置存储功能。

Ø 支持USB、RS485以及网络通讯的方式与上位机进行通讯。
