Vtest-THV4010
高精度多通道温湿度电压数据采集分析系统
*2008年国家质检总局科技计划项目（编号：2008QK145）
*第一代产品始于1998年，二十年的专注，成就卓越品质
*项目拥有多项国家专利（201120201578.5、201130173352.4）
*荣获2011年国家质检总局“科技兴检”三等奖
一、系统介绍
Vtest-THV4010高精度多通道温湿度电压数据采集分析系统是微测仪器（福州）有限公司在Vtest-1101X多通道高精度温度、湿度数据采集、记录、分析系统（温湿度试验设备自动校准系统）（第六代产品）的基础上，根据宁德时代储能项目的特殊环境条件专门研制的一款高精度多通道温度、湿度、电压等参数的数据采集分析记录系统，具有高精度和高稳定性的特点以及极强的抗干扰性能，替代日本日置数据采集器，目前已经大量应用在宁德时代储能项目的温度、电压、湿度等参数的数据采集。
该系统的采集记录部分主要依据GB/T 13639-2008《工业工程测量和控制系统用模拟输入数字式指示仪》国家标准制造，使用的传感器满足JB/T 8622-1997《工业铂热电阻技术条件及分度表》、JB/T 5582-1991《铠装热电偶》等国家或行业标准。
二、主要性能特点
Vtest-THV4010高精度多通道温湿度电压数据采集分析系统在宁德时代储能项目应用过程中不断改进与完善，具有高精度和高稳定性的特点以及极强的抗干扰性能。主要有以下几个特点：
n 该系统采用一体化设计，结构紧凑，便于携带并具有很高的可靠性，使用7寸液晶屏显示、电容型触摸屏进行操作、记录、分析所采集的温度、温湿度数据，内置不小于3.6G存储卡（不少于600万组数据）用于记录自动校准数据，USB线连接电脑也系统即可像使用U盘一样进行数据导出，系统支持WIFI无线通讯（按需求开放）、USB通讯、网络接口通讯等多种通讯模式，超低功耗设计，内置锂电池供电工作时长达30小时（开显示、存内部TF卡）或40小时（关显示（低背光亮度）、存内部TF卡），同时支持220V电源适配器供电/充电或通过5V移动电源供电/充电。

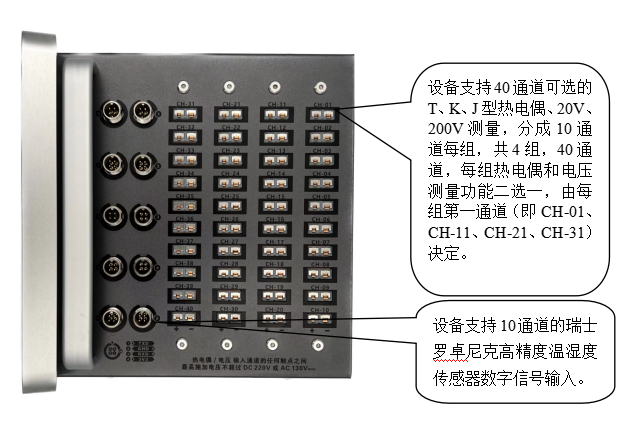

n 系统主机可同时连接40通道K、T、J等型号热电偶，可同时连接10支瑞士Rotronic进口温湿度传感器的数字信号输入（数字信号输入，确保无任何的模数转化误差），提供10通道湿度和10通道温度数据。
n 系统主机可同时连接40通道电压信号输入：电压量程20V，分辨率0.1mV，精度 0.1%；电压量程200V，分辨率1mV，精度0.2%；电压测量输入阻抗1M欧姆。（通道间相互隔离，通道内以及通道间的任意输入点之间的施加电压不得大于220VRMS）

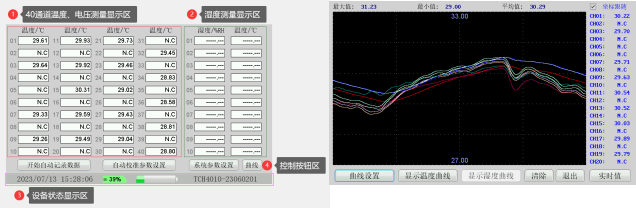

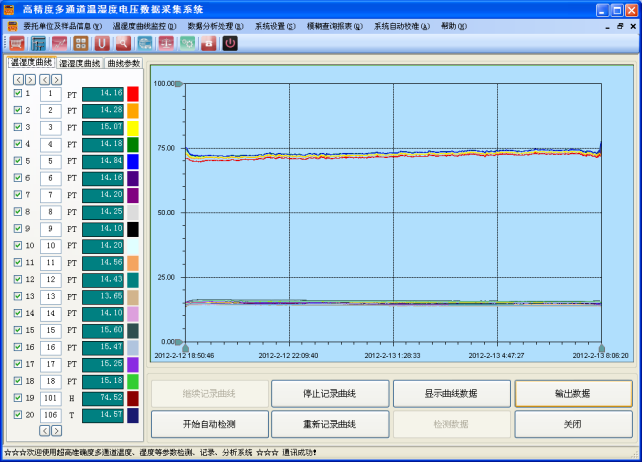

n 数据采集软件系统支持：40条彩色实时曲线，不同通道曲线采用不同颜色的曲线表示，可随时对曲线颜色进行修改，直观反映被测对象的温度、湿度、电压的波动情况。并记录实测数据，可随时根据需要导出到excel中，相当于一套彩色无纸记录系统。同时支持10台采集器是LAN网络接口接入，支持超过400通道的记录与分析。
三、主要技术指标
|
连接的传感器类型 |
测量范围 |
分辨率 |
准确度 |
|
温度测量标准: 1.数据采集主机。 2.各种分度号热电偶温度传感器。 |
（-200～1370）℃ |
0.1℃或0.01℃ |
l 采集器主机：±0.02％ l 传感器：Ⅰ级/II级（K型） l 冷端温度 可选择外部（固定某通道或可选），或内部冷端温度≤±0.1℃ |
|
湿度测量标准: 1.数据采集主机。 2.瑞士罗卓尼克高准确度温湿度传感器。 |
（10～100）% |
温度：0.01℃ 相对湿度：0.01％ |
l 采集器主机：0.01% l 传感器：温度：±0.2℃ l 相对湿度：±1.5％ l 注：主机采集湿度传感器数字信号，无模数转换误差。 |
|
电压测量标准: 1.数据采集主机。 2.电压信号输入（电压测量输入阻抗1M欧姆）。 |
电压量程20V 电压量程200V |
分辨率0.1mV分辨率1mV |
精度 0.1% 精度0.2% |
l 电池容量（20AH）：工作时长 30小时（开显示、存内部TF卡）、40小时（关显示、存内部TF卡）；充电时间：关机状态15小时，开机状态25小时。
l 电池寿命：满充满放，循环500次，余量 ≥ 40%。
l 存储容量：3.6G，600万组数据。
l 采集速率：0.5秒/通道。
l 热电偶冷端温度：内部冷端温度：≤±0.1℃。
四、系统构成及相关图片

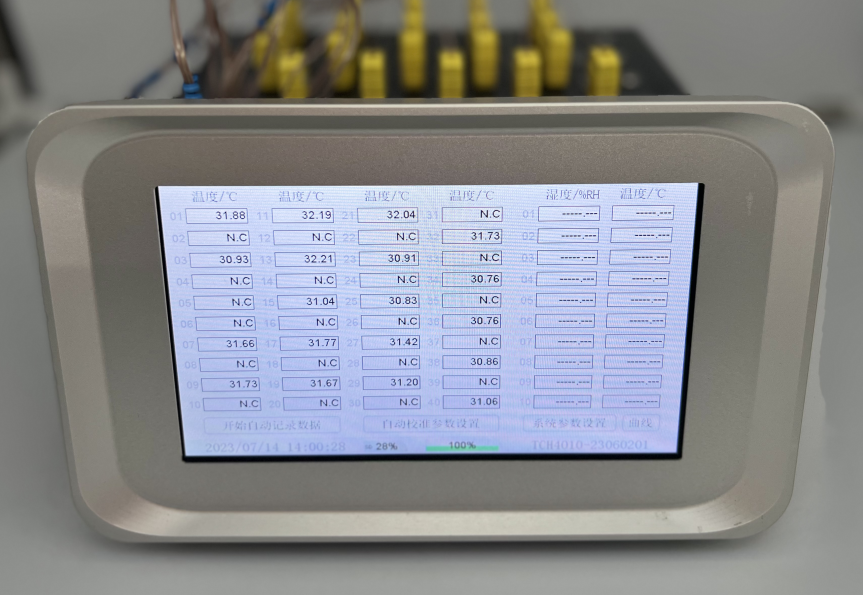

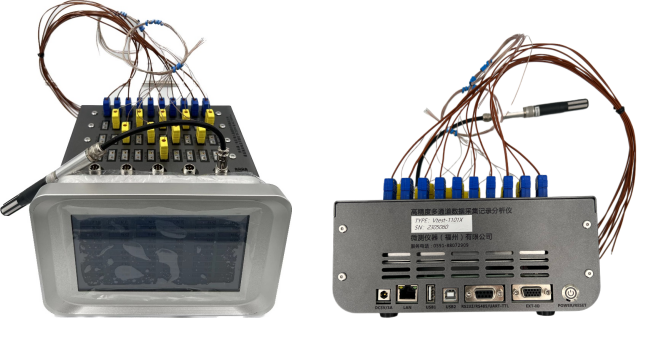

Vtest-1101X(THV4010)高精度多通道温湿度电压数据采集分析系统主要由一台内置7寸触摸屏显示的“高精度多通道温湿度电压数据采集器”、“热电偶温度传感器”、“高准确度温湿度传感器”、“笔记本电脑（可选）”以及“便携式仪器箱”等组成。

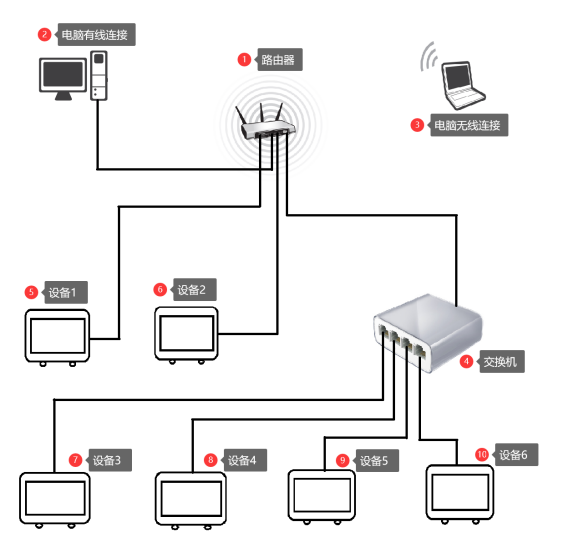

设备网络连接拓扑结构
设备网络连接拓扑结构：电脑通过有线或者无线连接到路由器，设备通过网线连接到路由器或者路由器扩展的交换机上。
